QA660母带级数字转盘播放器

一款达到中高档次CD机声音素质的数字转盘

QA660/QA-660母带级数字转盘; 发烧级播放器; 支持主流无损格式; 声音接近真实.
淘宝链接 |  用户评测 | 功能特点 | 设计特点 | 规格参数 | 接口 | 更多图片 | 价格及如何订购 | 常见问题

提示:点击淘宝链接查看淘宝较多用户的实际评价,本产品接受7天无条件退货,试听满意再收货.


   QA-660母带级数字转盘播放器(以下简称QA660)是QLS-HiFi历时三年软件开发,数次硬件改版为广大烧友推出的一款HI-END级别产品;是一台可以赶超大多数台式CD机的发烧级数字播放器,其极致的声音表现可以彻底发挥您系统的真正潜能。内部复杂的电源处理、实时性极强的软件架构 、超低Jitter的时钟与数位处理电路,确保其拥有HI-END级别超低抖动的数字输出特性。

 • 极利于音质的软件架构

    QA660仍然采用QLS-HiFi独家专利技术---单片机单线程纯音播放程序,独特的程序架构可以使数字输出具备极低的时钟抖动(Jitter),并把数字音频输出推向HI-END颠峰。

    我们在用电脑作为播放音乐的朋友可能会深有体会,当电脑运行程序较多时或者用不同播放软件播放音乐时输出的声音差异是非常大的。比如cPlay这个软件就是因为采用了尽量少的线程运行,简易的界面功能而能获得比Foobar2000好很多的音质,另外cPlay+cmp这个组合则做到尽量完全关闭Windows的其它所有线程,从而音质上更会脱胎换骨的提升。但是PCHiFi即使是cPlay+cmp这个组合播放,仍存在无法克服的震动和各种电磁干扰对声音造成的致命影响。

    我们再来看看现售的其它数码 / 音乐播放器大多都是采用操作系统多线程来运放播放软件,优点是可以实现的功能多、可以支持的格式多,并且有较多的方案公司可提供项目支持,无需自己研发软件,产品上市时间快 、研发投入小、风险小,缺点就是声音受到系统的影响较大,这种多线程的操作系统就等同于在运行多线程软件的一台电脑,它顶多是没有了硬盘与开关电源的影响,但多线程的影响会对播放器的源头(数字输出)带来较大的Jitter(时基抖动 ),从而影响到每一个音频口的声音素质。一些公司则通过了调音增加音染来试图掩盖Jitter带来的声音缺陷,这与HiFi有些背驰而行了。针对这些问题QLS-HiFi投入了较大的精力利用自己在单片机编程方面的优势 ,在首代产品QA350 / QA550的基础上再历时3年,实现了新一代基于单片机的单线程纯音播放器,没有操作系统,没有多线程影响,实时性高,音频源头数字输出Jitter超低,整体音质上 、支持文件格式上、功能上、界面上相对于前一代产品都取得了较大突破。

   为什么我们要花数年时间一行一行敲出数万行的单片机单线程程序?为什么我们要投入数十万研发费用在软件这个产品上不容易看出价值的部分?这是对HiFi的执着,对追求高音质的执着。因为我们深信音乐不被扭曲,彻底还原,乃数字播放器的首要任务。

   一个简单的比方:多线程等同于一个人同时需要做很多件事情,而且很多事情具有相同优先级别,并且重要的事情处在较低的优先级别,那么这个重要的事情就会被其它事情给耽误掉,致使这个人没有足够的精力来很好的去完成它。单线程就是我要做几件事情时我会一件一件做完 ,同时我会把音频处理设为首位优先级别,只要音频处理需要,我们随时会放下手上的其它活先去处理音频部分,使得音频输出不受任何操控的影响。我们的单片机会专心读文件、解码,每到一定量的数据然后送到I2S乒乓缓冲区,这个过程不受任何外界指令影响,单片机内部会有硬件I2S自动提取乒乓缓冲区的数据转换输出,我们会精确计算好时间,确保有200%以上的余量时间等待为缓冲区送数,为了确保这个时间足够充裕我们将遥控解码等耗单片机时间的功能又由另外的独立芯片来完成,以确保极低Jitter输出。

 • 支持母带级高码率文件播放

   QA660可以播放24Bit / 192KHz大码率的WAV数字音频流,我们知道传统的CD光盘只是16Bit / 44.1Khz,24Bit / 192KHz数字母带的数据量比传统CD的数据量大5-8倍(一首24Bit / 192Khz的母带歌曲差不多有整张CD的容量),因此数字母带无论是在声场,密度,动态和解析力等都远超越了传统CD的音质。

 • 基本特色:

   “完美还原每个音乐演奏”,不加音染,保留音乐原始的生动性与音乐感,背景静如深海,音色沉稳、宽松、大气、华丽高贵。

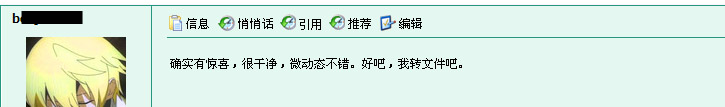

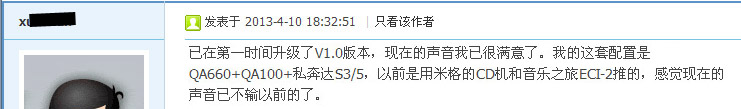

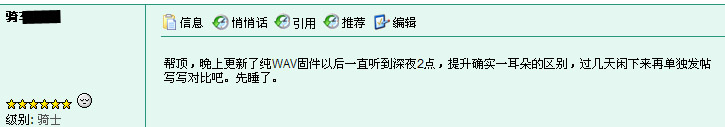

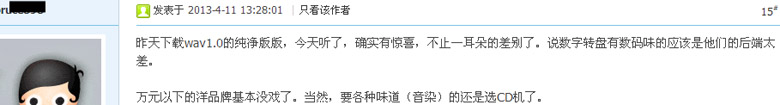

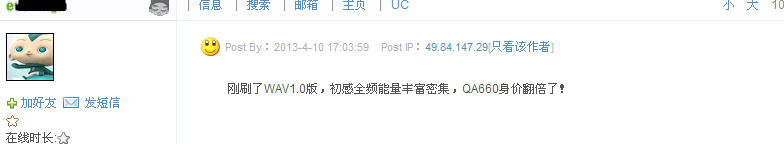

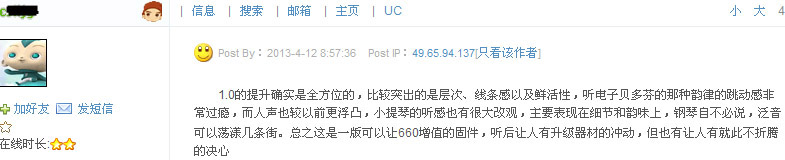

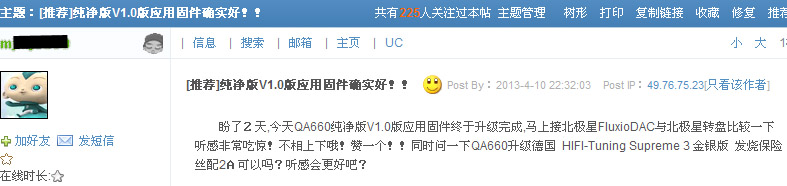

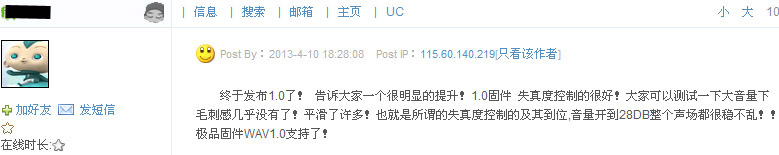

再次挖掘QA660的潜质,2013年4月10日重磅推出WAV纯净版固件V1.0(老用户直接下载固件文件就可升级),声音素质翻倍提升, 下面收集一些老用户升级后的评论:












---还有更多的评论就不一一列举了,你可以从官方论坛或各大HIFI论坛了解到。
注: 机器出厂通常是装载的标准版固件,你可以自己刷纯净版固件,如果你需要我们给你刷好,请在购买时同客服说明。


2013年3月QA660升级固件到V1.5版(老用户直接下载固件文件就可升级),新增如下功能:

1. 支持1bit DSD原生输出:
   (1). 支持DoP v1.0协议;
   (2). 支持DSD64(2.8224MHz), 1bit, Stereo;
   (3). 支持DSDIFF和DSF文件;
2. 支持苹果无损AIFF文件的播放, 同时支持AIFF与CUE关联文件的播放;
3. 支持苹果无损压缩格式: Apple Lossless(ALAC)
4. 支持无缝播放功能;


功能特点

  • 支持SD / SDHC / SDXC,支持上限到128GB SDXC卡(将来可软件升级支持更大容量SD卡)。

  • 支持WAV、FLAC等主流无损格式以及MP3有损压缩格式。

  • 支持24Bit / 192KHz等高码率WAV数字音频格式和录音室母带WAV文件的播放。

  • 支持WAV / FLAC 与CUE关联文件的播放,CUE支持ANSI,UNICODE,UTF-8编码。

  • OSD支持简体中文、繁体中文、英文。

  • 显示采用2.8寸AMOLED彩色屏,对比度高达10000:1,方便你用遥控在较远距离搜索选择歌曲。

  • 铝面板遥控器具备较多快速操控键,方便快速搜索或定位歌曲,同时以实现更人性化的操控。

  • 具备删除歌曲的功能,利用遥控器可把SD卡上自己不喜欢的歌曲直接删除,更有利用歌曲的管理。

  • 上电快速开机,通常用操作系统的机器开机时间都很长,且容易死机,给使用上带来很大的不方便。我们的软件稳定,开机时间快。
    一张装满歌曲的16G卡开机时间通常在2秒左右即可完成,32G装满超千首歌曲的SD卡 开机也只需要3-4秒。

  • 具备掉电保存功能,关机时自动保存当前播放的歌曲及菜单设置选项,下次开机后接着上次播放的歌曲开始播放。

  • 具备直接选择操控文件夹、具备整卡 / 文件夹顺序或随机播放、具备快进快退、具备重复或返回听上一首歌曲。

  • 具备时间定位功能,可以直接跳转到指定的时间点播放;具备A-B截段播放功能。

  • 具备3路同轴输出,1路光纤输出,1路数字平衡AES / EBU输出,1路IIS / I2S输出(I2S可以直接接驳QA100)。各路能同时输出且互不干扰。

  • 3路同轴输出包括2路电压输出与1路电流输出,具备1个RCA接口与2个BNC接口。
    3路输出音色上略有差异,以满足不同的烧友对音色的不同追求。


设计特点

  • 单片机单线程程序架构,遥控解码由另外的芯片完成,高实时性,超低Jitter为声音提供高质量的保证。

  • 高精度低Jitter 1PPM双温补晶体设计,由22.5792Mhz与24.576Mhz分别对应不同的码率输出,确保数字音频时钟高精度低抖动。

  • 真正24Bit数字音频处理内核,支持上限到192K采样。

  • 由2路超低噪音且具备Remote Sense的的运放+基准+扩流分立稳压电路为两颗音频晶振分别提供超纯净的电源,进一步提高音质。

  • 音频与主控板都采用4层电路板设计,确保完整的地平面及数字高频信号的完整性,同时确保供电回路较低的内阻。

  • 音频部分与控制部分电源、地线全分离方式设计,把一台机看成两个独立的分体来设计,以杜绝产生数码声。

  • 采用定制高质量密封环牛三路输出为各部分独立供电,以把各部分的相互影响降到极低。

  • 线性精密多级稳压、多路稳压、RC滤波、LC滤波...为各个模块部分独立供电以减少相互之间的影响,确保出来的声音足够通透、干净。

  • 软件的所有功能都是建立在能做到对音质不会影响的基础上,所有影响音质的格式或功能我们会毫不犹豫的砍掉。

  • 大部分原材料都从国外直接采购全新原装现货,价格虽然比国内贵一些,但能确保质量。

  • 特别定制75欧BNC同轴座以保证极佳阻抗匹配。

  • 数字音频输出遵循工业标准全部电气隔离输出(除I2S),具有大电流驱动能力以确保信号质量。

    -->回到顶端


规格参数

  • 输出阻抗:75欧姆(同轴);110欧姆(XLR AES / EBU)
    注:同轴BNC-2为电流型输出。(电流型输出需要接收端的75欧对地电阻把电流还原成电压,因此可能有低于10%的接收设备因不具备这个电阻而不能锁定信号)。

  • 输出电压: 同轴(0.5V p-p); XLR(5V p-p 平衡)。

  • 数字输出:PCM / Dolby Digital / DTS格式。

  • 采样位数:16Bit或24Bit。

  • 采样率:44.1Khz、48Khz、88.2Khz、96Khz、176.4Khz、192Khz。

  • 音频格式支持:WAV(支持上限到24Bit / 192KHz)、FLAC、MP3。

  • 时钟源:采用2颗定制1PPM低相噪温补晶振TCXO。

  • 数字输出参数 (QA660大部分客观参数直逼音频分析仪极限)
    相位抖动(Jitter): <20pS RMS
    动态范围:>140dB
    信噪比:> 140dB 不计权
    总谐波失真:< 0.00002% @ 20-20k Hz

  • 功耗:< 10W

  • 输入电源: AC 100-120V 或 AC 220V-240V 50 / 60Hz(机内开关切换)(订货时没有说明一律切换到AC 220V-240V位置)。

  • 遥控器材质:铝面板、塑料壳,塑料按键;遥控器尺寸:237*48*22mm; 遥控器净重(不含电池):135g

  • 主机壳体材质:铝

  • 主机尺寸:290x240x90mm (包括外露接插件与脚钉)。

  • 主机净重:2.1KG

  • 总重量:3.5KG

-->回到顶端

接口

  1. 1个RCA同轴数字输出接口

  2. 2个BNC数字输出接口(其中1个为电流型输出)

  3. 1个方口光纤数字输出接口

  4. 1个数字平衡AES / EBU输出

  5. 1个I2S(IIS)数字输出接口

  6. 1个电源输入插座

  7. 1个SD卡插入接口

  8. 1个A型USB输入接口(预留接口、暂无功能)

-->回到顶端


实物正面照(照片前后曝光不均匀,实物会有更好质感):

QA660/QA-660母带级数字转盘; 发烧级播放器; 支持主流无损格式; 声音接近真实.

实物侧面照:

QA660/QA-660母带级数字转盘; 发烧级播放器; 支持主流无损格式; 声音接近真实.



配套遥控器图片:
QA660/QA-660母带级数字转盘; 发烧级播放器; 支持主流无损格式; 声音接近真实.
内部图(注:这为工程机内部图片,正式产品做工会有加强)
QA660/QA-660母带级数字转盘; 发烧级播放器; 支持主流无损格式; 声音接近真实.
输出接口图:
QA660/QA-660母带级数字转盘; 发烧级播放器; 支持主流无损格式; 声音接近真实.

-->回到顶端
整套包括:
  1. 1 x QA660主机。
  2. 1 x 遥控器(因航空快递不能发电池,因此遥控器的2颗7号电池是不包括的)。
  3. 1 x 电源线。
  4. 1 x 16GB Class10 SDHC卡。
  5. 1 x 品牌读卡器。
  6. 赠品:1 x IIS(I2S)线(长度:0.5米,可直接与QA100接驳 ,如果你认为太短,可在订购时向销售人员说明,我们可以订做长度)。
  7. 1 x 说明书。

售价:2680元 / 套

付款方式:

1. 淘宝付款,淘宝链接:http://item.taobao.com/item.htm?id=19388116554
2. 直接支付到我们的任意一个银行帐号(为了方便区分最好汇款金额上增加尾数),然后通知销售人员,>>>点击查看银行帐号

运费说明:广东省内20元,大陆地区广东省外50元(超出部分我们承担,优选顺丰快递,大陆以外地区运费请咨询销售人员).
退货政策:
接受7天无条件退货---您收到货7天内,如无任何人为损坏或外观损失,且自付来回运费,我们可以100%退款.
保修政策:
非人为损坏免费保修1年 ,在淘宝购买的用户淘宝中肯评价超过100字的,可自动延保1年;也可参加活动延长免费保修期到3年:http://www.qlshifi.com/Repair.htm )。

联系方式:

Q Q:133302818(推荐)/  243355504  /  133052818
     联系电话:0755-28187976  /  28187975  / 13715306011(推荐)/  13612941861
     E_mail:qls*cxqmcu.com  /  cxqmcu*cxqmcu.com  /  clark_chen*yahoo.cn(发邮件时请将地址中的"*"换成"@")
     技术咨询 Clark:QQ-315392961(隐身)  电话:0755-28187975-602    手机:13684988589


-->回到顶端

常见问题:

◇ 为什么HiFi播放器不能用操作系统(Linux或Windows..)来做?
 由于目前大部分操作系统都是分时多任务系统,由上层的进程调度,到底层的中断调度,之后才能送达硬件。多数操作系统的中断以100Hz左右作为一个时钟滴答。也就说至少每10ms应用程序才能得到调度,而且由于系统有大量的应用,音频应用的优先权并不是首位的。而底层方面,则有各种中断需要处理,其中网络中断,显示 / 视频中断都需要大量的数据处理,音频处理优先级一般都会较前两者低。因而产生大量的Jitter,这也是PCHiFi无法和CDP相比的关键原因,用操作系统的播放器就等同于独立的Mini PCHiFi。
  在操作系统中,音频应用(播放器)是应用层的程序,它每隔一段时间会将一段音频数据发送到操作系统中。而应用层还有许多其它的应用,也会间歇占用CPU等系统资源。播放器必须等待CPU等资源空闲才能将音频数据发送到操作系统中 。所以,如果系统中各种应用越多,音频应用就会不能得到及时调度,无法及时发送数据到操作系统中。
  再往下,就是内核发送数据到硬件,内核是通过调用音频设备的驱动程序和硬件进行交互的。而这一切的动力来源,便是系统的中断。每次硬件发出中断,CPU会进行响应,查看是哪个设备的中断,然后调用中断程序进行处理,或者从硬件读入数据,或者又是写入数据到中断。这里可以看到,系统中有各种各样的中断,低优先级中断处理到一半,如果有高优先级中断发生,就会暂停下来,处理高优先级中断 。很多中断都比音频中断优先级高。因此音频响应在操作系统中可能会得不到及时处理,这样会导致jitter的产生。
  有个USB解码器,它是异步的,为了处理这个异步的问题,集成了8M的缓存,必要的时候可以缓存近3秒的音频数据.呵呵,这东西声音怎么样先不说,但是这个缓存近3秒的做派,说明设计师对操作系统音频输出的实时性抱以极大的不信任。

◇ QA660相比QLS-HiFi首代产品QA550或QA350优势在哪里?或者都有哪些差异?
  1)音质上面,因为QA550 / QA350都是便携式设计,出于体积限制,在电源、布线、线路处理上面都会有很多的妥协,以至于QA550 / QA350出来的声音偏 冷薄,缺少高价HiFi产品该有的沉稳、宽松、大气。而QA660有了比较大的空间,在电源、时钟、布线上面我们能够做很多有利于音质的设计,在QA660上面我们找回了高级别HiFi产品该有的声底,出来了中高级别台式HiFi系统应该有的声音素质,具备非常高的线性度与平衡性。
  2)同样都是基于单片机单线程程序架构,同样都是一切只为音质的设计,QA660在支持格式上、显示界面上、操控上相比QA550等老一代产品有了非常大的提升,QA550可以说完全没有操控与显示,QA660则有了非常人性化与灵活的显示界面与操控,而且QA660的操控相比于现在在售的很多操作系统的播放器更合适、更人性化、更灵活。
  3)QA550只能支持16Bit 44.1K的WAV文件,而QA660可支持到24Bit 192K的WAV文件,同时还支持FLAC等其它无损格式,也支持MP3,还支持CUE列表文件。
  4)QLS-HiFi的首代产品QA550 / QA350会比较挑SD卡,也比较挑音乐文件,QA660已经做到了非常高的SD卡兼容性,基本兼容于卡速满足要求的所有卡,同时QA660对音乐文件的兼容性也非常高,很少再有挑文件或挑卡的问题出现。
  5)在可玩性方面,因为QA660具备非常丰富的数字输出接口,同时具备直接的I2S输出,也具备风格略有不同的3路同轴输出,一台机器具备了多台机器才能实现的玩法 ,让用户花少的钱找到自己喜欢的声音。

◇ QA660相比其它同类产品,价格更高的或价格更低的都有哪些优势?
  1)其它同类产品大多是使用ARM跑操作系统来完成音频文件的读取、解码与播放的过程,上面已经分析过这种操作系统会产生大量的Jitter,从而造成声音输出出现丢失音乐细节、还原性低、数码味重等很多问题。
QA660使用QLS-HiFi独家专利技术-单片机单线程程序架构,确保音频处理具备高的优先权,同时给音频处理预留200%以上的时间,从而把Jitter产生的可能性降到极低,确保音质输出的高还原性 ,使音染减到极低,保留音乐的生动性与音乐感,使其以一种自然无添加的状态达到背景静如深海、音色宽松、大气、华丽高贵。
  2)较多的同类产品采用1颗晶振非整数倍分频提供给不同的各种音频码率,非整数倍的分频会带来时钟波形的变形从而影响音质。
  QA660使用2颗定制的1PPM超低抖动温补晶振分别为44.1K 88.2K 176.4K与48K 96K 192K提供所需时钟,整数倍确保时钟波形完美从而保证音质。
  3)电源与时钟的处理,较多的同类产品对于时钟部分可以说完全没有处理,时钟电源也是直接一颗线性稳压供给,大部分千元以下的产品更是1路电源为整个板子供电,大家有注意到磨机转盘或数字播放器基本都是围绕在换晶振、时钟处理、某个部分独立供电...等等方法上的,而且大多比较有成效。
  QA660在时钟处理与电源上面下了大功夫,基本可以说已经没有太多可磨的空间了,时钟的供电上面更是用了多级线性稳压,而且末级用了两路超低噪音且具备Remote Sense的的运放+基准+扩流分立稳压电路为两颗音频晶振分别提供超纯净的电源。(在转盘部分时钟的供电对音质影响非常大)
  4)高频干扰,高频干扰是造成数码声的较大来源,而高频干扰较大的来源是电源与地线,较多的同类产品控制部分频率高达几百MHZ,而地线与电源上面且完全没有分割或隔离,这样出来的声音必定冷、薄、刺,数码味重。
  QA660使用大功率密封环牛,次级三路交流输出分别为各部分独立供电 ,控制部分与音频部分电源、地线上都做到了完全的分割与独立,另外因为QA660的单片机工作频率低于100Mhz,其空间的高频辐射也基本可以忽略,因此才能做到中高级别台式CD机的声音素质。
  5)PCB板,24Bit 192K的数字音频信号频率已经超过10Mhz了,主时钟MCLK频率还更高,对于这么高频率的数字信号传输,信号的完整性与地平面的完整就显得非常重要 ,否则就容易波形变形而影响声音,我们看到部分同类产品仍然是使用双面PCB板,首先双面PCB板基本是无法保整完整的地平面了,另外双面PCB板对于芯片VDD的高频内阻也很难控制到很低,从而VDD引脚 高频纹波大,再次影响到音质。
  QA660音频板与主控板都采用4层PCB板设计,确保高频信号的完整性,完整的地平面与极低的VDD高频内阻,我们调试时对于VDD引脚超过1mV的纹波都判定为设计不良,需要重新设计加于改良,因此PCB板才被改了很多次 ,有好几次修改都只是为了降那么一点点纹波,或者只为声音的一点点提升,因为我们认为一台好机器的诞生是不能忽略任何细节的,我们一直以“完美还原每个音乐演奏”的信念去设计每一个产品,决不在声音上面有任何的妥协。

◇ QA660为什么不用硬盘或U盘作为载体?为什么没有网络接口不支持网络播放?
1)我们始终认为简洁至上,多个香炉多个鬼,事实上也的确如此,单片机要处理的事情越多,实时性就越得不到保证,声音受影响也就越大。
  2)SD卡的价格越来越便宜,容量也越来越高,目前已经有128G的SD卡了,将来肯定还会有256G、512G或更高容量的出来,价格也会越来越亲民,就算1张64G的SD卡都已经能够装下数千首无损歌曲了,对于一般的烧友已经足够,为了更好的音质难道你不能放弃硬盘。
  3)如果要支持这么多载体为什么我们还要HiFi播放器呢,1台PCHiFi就OK了,事实上支持这些载体的播放器目前都是跑的操作系统,说白了也就是1台MINI的PCHiFi,PCHiFi在声音素质的提高上存在着难以突破的瓶颈,始终无法与中高级别CD比肩。
  QA660的总体音质已经超过较多中端档次的CD机,我们的目标是 向高级别CD机看齐,因此对于影响音质的功能我们必须要有所放弃。
  将来是否能找到两全的办法,我想应该是可以的,但需要探索的路还很长。
  一个相对于用户两全的办法就是你买一台QA660,再配一台好点的PCHiFi或买一台跑操作系统的并且支持这些载体的播放器,当你需要欣赏好音乐,需要高音质时就播放QA660,而当你想要播硬盘或U盘的歌曲或想用网络播放歌曲又对音质要求不这么高时就可以放PCHiFi或另外的播放器。
